CASCAD Dekontaminasyon Sırt Ünitesi


[ Özet Bilgi | Sırt Ünitesi | Tekerlekli Ünite | BlastGuard | Karşılaştırmalar ]

"Yaşam Kurtarırken, Kendi Yaşamınızı Koruyabilmek İçin
NBC TEAM Ürünlerine Güvenebilirsiniz."

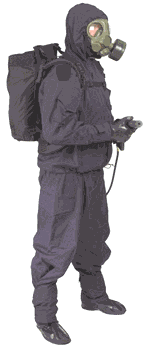

backpack.gif (9766 bytes)NBC Team Ltd., Sivil Savunma ve Askeri gereklere yanıt verecek özellikteki seyyar dekontaminasyon sistemi olarak Sırt Ünitesini geliştirmiştir. CASCAD Sırt Ünitesi, NBC kirleticilerinin nokta temizliği uygulanması ya da sadece nükleer partikül radyasyonunun temizlenmesi için tamamen yeterlidir. Küçük bölgelerin dekontaminasyonunda büyük bir müdahale hızı ve zaman tasarrufu sağlamaktadır. Sivil Savunma ya da Ordu gereksinmeleri için küçük bir alanı dekontamine etmek gerektiğinde, dekontaminasyon sırt ünitesinin taşınabilirliği ve esnekliği, ideal bir çözüm sunmaktadır.

EKİPMAN

CASCAD Sırt Ünitesi sistemi, temizleme eriyiğini taşıyan bir tank ile, tanktaki sıvıyı püskürtmede kullanılan basınçlı hava tüpü, eriyiğin kontrollü biçimde uygulanmasını sağlayacak bir hortum ve nozul, ergonomik dizaynlı taşıma kemeri ve sırt plakasından oluşur. Ünite, en gelişkin dekontaminasyon kimyasalları olan Kimyasal-Biyolojik-Radyolojik Ajan Deontaminasyonu Kimyasalları (Chemical/ Biological/ Radiological Agent Decontamination- SDF™) için Kanada Yüzey Temizlik Köpüğü (CASCAD™) ve her türden eski tip dekontaminasyon sıvılarını kullanabilir. Ünite, temizleme maddesi ile su karışımı için 12 litrelik Teflon kaplamalı 300 serisi paslanmaz çelik tanka sahiptir.

backpac2 .gif (15343 bytes)Ünite, 207 barlık basınçlı hava tüpünden gelen havayı kullanarak dekontaminasyon maddesini 6 barlık bir basınçla püskürtür; ASME onaylıdır. Herhangi bir manuel pompa bulunmadığı için dekontaminant kabının hacmi, temizleme maddesi karışımının fiili miktarına göre azaltılabilir. Tankın doldurulmasında kolaylık sağlama amacıyla bir gösterge işareti eklenmiştir. Dolum tankı, temizleme maddesi eklemeyi kolaylaştırmak ve dolum hunisi taşımayı önlemek için 9cm’lik kolay açılıp-kapatılabilir bir kilitli kapağa sahiptir.

Dekontaminantın su içerisinde iyice karışıp erimesini sağlamak için paslanmaz çelikten yapılmış bir manuel karıştırma cihazı bulunmaktadır. Prinçten yapılmış bir güvenlik valfi vardır. Keza, daha ileri düzeyde güvenlik ve konteynerden hava tüpüne ters akışı önlemek için basınç tüpü ile konteyner arasında prinçten yapılma ikinci bir basınç güvenlik valfi de bulunmaktadır.

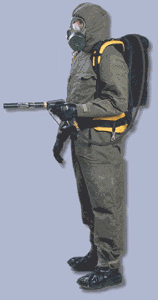

backman.gif (11639 bytes)Alüminyum basınçlı hava tüpü, yüksek basınca karşı sertifikalı olup; hafifliğiyle taşıma ve kullanımda kolaylık sağlamaktadır. Regülatörü paslanmaz çelikten yapılmıştır. Bu, operatörün manuel olarak pompalamaya ve basınç takviyesi yapmaya gerek kalmadan dekontaminantı sürekli olarak püskürtmesini sağlar.

Basınçlı hava tarafından konteyner dışına itilen dekontaminant 1.5metrelik nitril hortumdan geçer. Hortum prinç valf ve prinç hızlı bağlantı kaplinleriyle bağlanmıştır. Bu özellikler, tüm sistemin çabucak sökülüp temizlenmesini ve yeniden kullanıma hazır duruma getirilmesini mümkün kılar.

Dekontaminasyon sıvısı, naylon-prinç-paslanmaz çelikten yapılmış tabanca tipi nozul ile hedefe yöneltilir. Nozul, dekontaminant akışının tam kontrolünü sağlama amacıyla bir kontrol valfine de sahiptir. Tüm ekipman basit ve ergonomik taşıma çerçevesine monte edilmiş olup; toplam ağırlığı, boş olarak yaklaşık 14kg’dır (dolu ağırlığı: 27.5kg).

NBC Team Sırt Ünitesi, dekontaminasyon sıvısını 4metreye kadar püskürtür. Bir tank sıvıyla yaklaşık 14m2’lik bir yüzey köpükle kaplanabilir.

NBC Team Sırt Ünitesi, ABD Technical Escort Ünitesi, Avustralya Ordusu, Kanada Ordusu, Kanada Polisi, İsveç NBC Merkezi gibi birçok kullanıcı tarafından denendiği ve kanıtlandığı üzere, bir kez doldurulduğunda her an kullanıma hazırdır. Basit, hızlı ve esnek dekontaminasyon.

SIRT ÜNİTESİ MALZEME LİSTESİ :

BİLEŞENLER MALZEME
Tank 300 Serisi Paslanmaz Çelik, ASME Onaylı
Tank Teflon kaplamalı
Basınç Güvenlik Valfi Paslanmaz Çelik Parçalara sahip Prinç Gövde.
Basınç Tüpü Alüminyum
Regülatör Paslanmaz Çelik
Çek Valfler ve Hızlı Bağlantı Kaplinleri Paslanmaz Çelik Parçalara sahip Prinç Gövde
Hortumlar Prinç Kaplinli Nitril Hortum
Nozul Yapısı Prinç, Naylon, Paslanmaz Çelik
Sırt Ünitesi Çerçevesi Polyester ve Polipropilen
Karıştırma Aksesuarı Paslanmaz Çelik

SIRTLIK OPSİYONU

Bu esnek ünitenin bir opsiyonu, temel ergonomik taşıma çerçevesini hafif yürüyüş sırtlığı ile değiştirmektir. Bu seçenekte, yedek dekon maddesi ve yedek havatüpü de sırtlıkta taşınabilmektedir.

NBC TEAM-CASCAD Sırt Ünitesinin Teknik Özellikleri

Dekon Sırt Ünitesinin Özelliği NBC TEAM-CASCAD
Maksimum Çalışma Isısı -20C to +55C
Boş Ağırlık 14kg (Sırt Paketi dahildir.)
Dolu Ağırlık 27,5kg (Ergonomik Sırt Paketi dahildir.)
Sırt Paketinin Yapısı Çerçeveli Cordura Trekking Sırt Paketi
Hazne Yapısı Kaplamalı Paslanmaz Çelik
Püskürtme Gücü Kaynağı Basınçlı Hava Tüpü
Çalışma Basıncı 6 Bar
Ürettiği Dekontaminasyon Köpüğü Miktarı 75-80 Litre
Nozul Tipi Havalı Tabanca
Köpük Püskürtme Uzaklığı 4,5 metreye kadar
Köpük Kimyasalı CASCAD
Su Özelliği Her türlü suyu kullanır.



CASCAD KİMYASAL- BİYOLOJİK-RADYOAKTİF AJAN DEKONTAMİNASYONU

CASCAD DEKONTAMİNASYON MADDESİ (SDF™ FORMÜLÜ)

AJAN

SÜRE

Kalan Ajan Miktarı %

GA

1

<0.056*

3 dak.

0

GB

1 dak.

<0.056*

3 dak.

0

GD

1 dak.

5

3 dak.

İz

5 dak.

0.5

10 dak.

0

VX

6 dak.

24.9

7 dak.

-

11 dak.

<1

HD

3 dak.

-

5 dak.

6.2

19 dak.

<0.05 *

BG Sporları

5 dak.

0.0001

60 dak.

0.000001

Erwinia

5 dak.

0.000001

Şarbon

30 dak.

0.001

30 dak.

0.011

  • Tüm testler, bağımsız hükümet laboratuvarları tarafından uygulanmıştır.
  • Şarbon hariç tüm testler, likit durumdaki reaktivite ya da muadili testidir.
  • Şarbon Testi, boyalı yüzeydeki sporlara karşı basit temas yöntemiyle yapılmıştır.

NÜKLEER PARTİKÜL DEKONTAMİNASYONU

  • Tipik dekontaminasyon süreçleri ve fırçalama yoluyla yapılan dekontaminasyon sonucunda boyalı yüzeyde sonuç : 0.55 mRem/h
  • Köpükle 1. dekontaminasyon : 0.33 mRem/h
  • Köpükle 2. dekontaminasyon : 0.22 mRem/h.

ABD, Fransa ve Kanada tarafından Ortak Hükümet çalışmasıyla test uygulanmıştır.

Önemli Not: CASCAD Grubu, Kanada’nın Suffield Savunma Araştırma Kurumu(DRES),
Kanada Dağ Polisi (RCMP),Kanada Ulusal Araştırma Konseyi (NRC), Kanada Savunma Bakanlığı (DOD),George Cowan Enterprises, O’Dell Engineering Ltd. ve NBC Team Ltd.’den oluşmaktadır.
